배관 피팅 기초 지식 | PT 나사산과 NPT 나사산의 차이점 | 규격 비교표





기계 설비나 배관 작업을 하다 보면 가장 먼저 마주하게 되는 난관이 바로 나사산 규격이에요.

비슷해 보여서 대충 끼우려다가는 누설이 발생하거나 나사산이 뭉개지는 사고로 이어질 수 있거든요.

나사산이 안 맞아서 고생했던 기억이 나서 정리했습니다.

국내 현장에서 가장 많이 쓰이는 PT(KS/JIS) 규격과 미국 표준인 NPT 규격의 차이점입니다.





PT 나사산과 NPT 나사산의 차이점





1. PT 나사 (Pipe Taper Thread) - 한국과 일본의 표준

PT 나사는 우리가 흔히 사용하는 KS 규격이나 일본의 JIS 규격을 따르는 나사예요. 정식 명칭은 R(외나사) 또는 **Rc(내나사)**로 불리기도 하는데, 현장에서는 여전히 PT라는 명칭이 익숙하게 쓰이고 있어요.

• 특징: 나사산의 각도가 55도로 제작되어 있어요. 나사산이 끝으로 갈수록 좁아지는 테이퍼(Taper) 형태라 체결할수록 밀폐력이 높아지는 구조예요.
• 주요 사용처: 국내의 수돗물 배관, 유압 설비, 일반적인 산업 기계 배관에서 가장 광범위하게 사용되고 있어요.



2. NPT 나사 (National Pipe Taper) - 미국 규격의 표준

NPT 나사는 미국 국가 표준 규격을 따르는 테이퍼 나사예요. 미국산 장비를 수입하거나 해외 프로젝트 설비를 다룰 때 주로 접하게 되는 규격이지요.

• 특징: 가장 큰 차이점은 나사산의 각도가 60도라는 점이에요. PT 나사보다 산이 조금 더 뾰족한 느낌이라고 생각하면 이해하기가 쉬워요.
• 주요 사용처: 미국산 유압 장비, 석유 화학 설비, 가스 배관 등 미국 규격이 적용된 장비들에서 필수적으로 사용돼요.

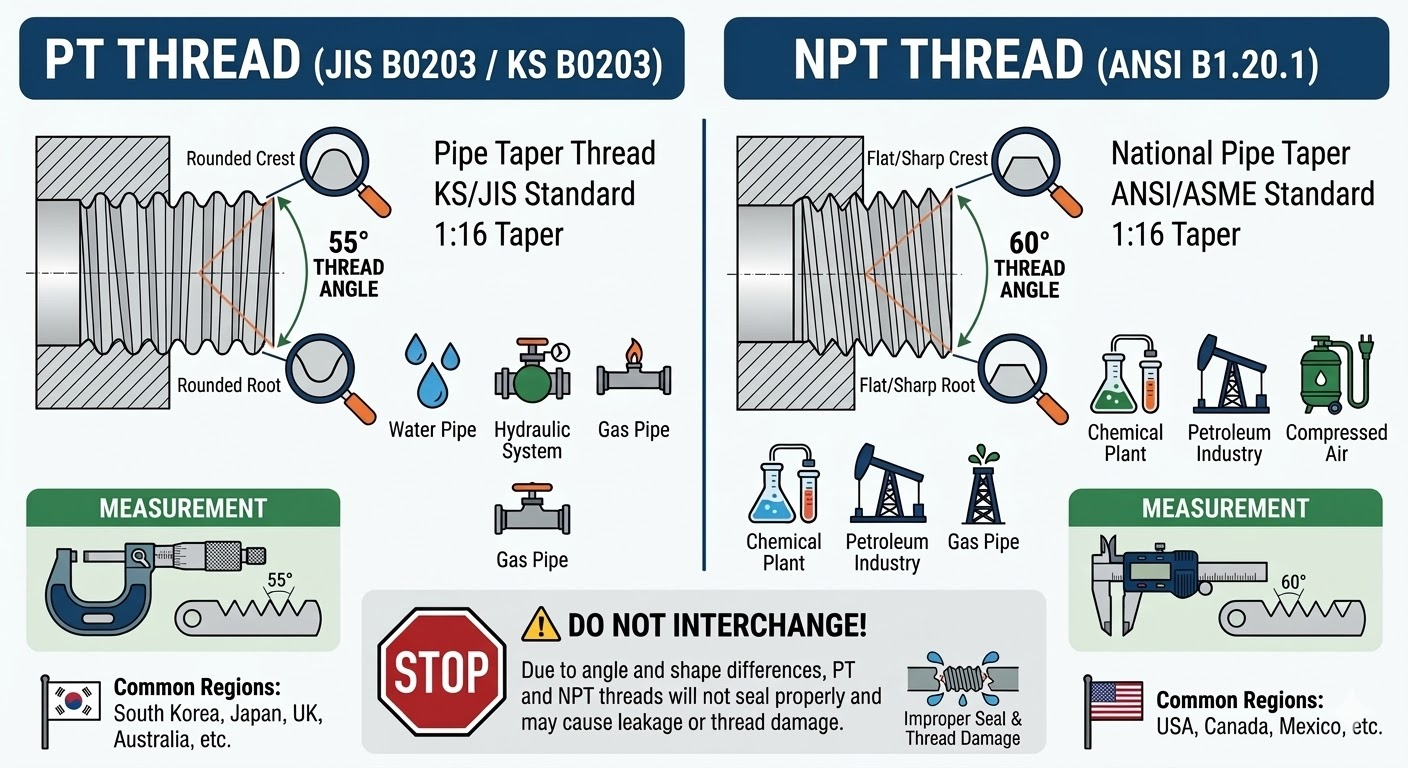

3. PT와 NPT의 핵심 차이점 비교표

구분	PT 나사 (ISO 7 / KS / JIS)	NPT 나사 (ANSI / ASME)
나사산 각도	55도	60도
나사산 모양	산과 골이 약간 둥근 형태	산과 골이 평평하거나 날카로운 형태
피치(산의 개수)	1인치당 산의 개수가 NPT와 다름	1인치당 산의 개수가 PT와 다름
사용 지역	한국, 일본, 유럽 등	미국, 캐나다 등





4. PT vs NPT 나사산 규격 비교표

항목	PT 나사 (Pipe Taper)	NPT 나사 (National Pipe Taper)
관련 규격	ISO 7-1, KS B 0203, JIS B 0203	ANSI/ASME B1.20.1
나사산 각도	55°	60°
산/골 모양	둥근 형태 (Rounded)	평평하거나 날카로운 형태 (Flat)
테이퍼(기울기)	1/16 (동일)	1/16 (동일)
호칭 지름	R (외나사), Rc (내나사)	NPT
주요 사용 지역	한국, 일본, 영국, 유럽 등	미국, 캐나다 등







⚠️ 주의사항: 혼용해서 사용하면 안 되는 이유

가장 많이 하시는 실수가 "어? 대충 끼우니까 들어가는데?" 하고 PT와 NPT를 섞어서 쓰는 경우예요.

1. 나사산 각도 차이: 55도와 60도의 미세한 각도 차이 때문에 끝까지 완벽하게 체결되지 않아요.
2. 누설 발생: 초기에는 괜찮아 보여도 압력이 가해지면 미세한 틈으로 가스나 기름이 샐 위험이 매우 커요.
3. 나사산 손상: 강제로 조이면 나사산이 뭉개져서 나중에 부품 전체를 교체해야 하는 상황이 올 수 있어요.



---





배관 피팅을 선택할 때는 반드시 장비의 원산지나 기존 부속의 규격을 확인하는 습관이 중요해요.

55도냐 60도냐의 작은 차이가 설비 전체의 안전을 결정하기 때문이지요.

정리해 드린 정보가 현장에서 규격을 헷갈려 하시는 분들에게 작은 도움이 되었으면 좋겠습니다.
