형강류 차이 | H-BEAM I-BEAM CHANNEL ANGLE | 요약 비교

구조물의 강도와 안정성을 결정짓는 형강은 그 모양과 재질에 따라 용도가 천차만별입니다.

현장에서 가장 많이 쓰이는 종류와 재질별 특성을 정리했습니다.

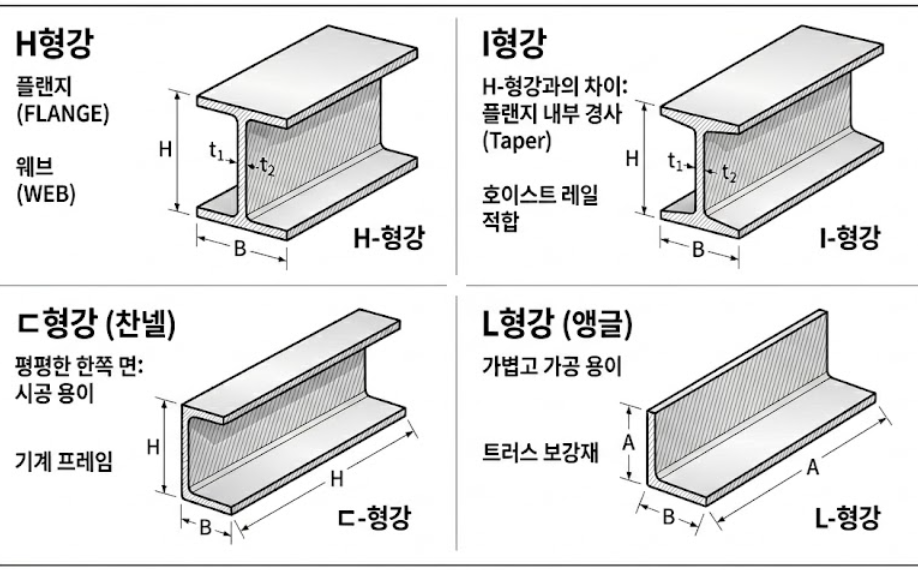

형강류 차이



1. 형강류 종류 (특징 / 용도 / 차이점)



1) H형강 (H-Beam)

• 특징: 단면이 'H'자 모양이며, 플랜지(위아래 판) 폭이 넓고 두께가 일정하여 상하좌우 모든 하중에 매우 강합니다.
• 용도: 고층 빌딩의 기둥, 대형 교량, 공장 건물의 주 골조.
• I형강과의 차이: 플랜지가 넓어 구조적 안정성이 높고 비틀림에 강합니다.

   1-1) RH (Rolled H-Beam) : 압연 H형강

• 의미: Rolled의 'R'입니다. 뜨겁게 달군 철강 덩어리를 롤러 사이로 통과시켜 한 번에 모양을 뽑아낸 제품입니다.
• 특징: * 웹(Web)과 플랜지(Flange)가 이음새 없이 연결되어 있어 구조적으로 일체감이 좋습니다.
  • 표준 규격(JIS, KS 등)에 맞춰 대량 생산되므로 가격이 합리적입니다.
  • 연결 부위가 부드러운 곡선(R값)을 가집니다.
• 용도: 일반적인 건축물, 아파트, 공장의 주 기둥과 보.

   1-2) LH (Light H-Beam / Built-up H-Beam) : 경량 또는 용접 H형강

• 의미: 보통 규격집에서 Light의 'L'을 따서 경량 H형강을 부르거나, 판재를 용접해서 만든 Built-up 방식을 통칭하기도 합니다.
• 특징:
  • 경량 H형강(LH): RH보다 두께가 얇게 제작되어 하중이 적은 구조물에 경제적으로 쓰입니다.
  • 용접 H형강(BH): 표준 규격에 없는 아주 큰 사이즈가 필요할 때, 후판(Plate) 3장을 'I'자 모양으로 용접해서 만듭니다.



2) I형강 (I-Beam)

• 특징: 단면이 'I'자 모양입니다. H형강보다 너비가 좁고, **플랜지 안쪽 면이 경사(Taper)**져 있는 것이 결정적인 차이입니다.
• 용도: 주로 호이스트(주행 크레인) 레일, 가로 방향으로만 힘을 받는 보(Beam) 역할.
• 차이점: H형강보다 가볍지만 측면 하중에는 약합니다. 대신 상하 하중에는 효율적이라 레일용으로 최적입니다.



3) ㄷ형강 (Channel / 찬넬)

• 특징: 한쪽 면이 평평하여 벽체에 밀착시키거나 다른 부재와 결합하기에 최적화되어 있습니다.
• 용도: 기계 프레임의 외곽 테두리, 컨테이너 프레임, 중층 지지대.



4) L형강 (Angle / 앵글)

• 특징: 기역(ㄱ)자 모양으로 가볍고 현장에서 가공(절단, 용접)하기 매우 쉽습니다.
• 용도: 창고 선반 지지대, 트러스 구조물의 보강재, 소형 프레임.



2. 형강류 재질 (SS vs SUS)

• 일반 구조용 탄소강 (SS275 / 구 SS400)
  • 가장 대중적인 재질로 가격이 저렴하고 가공성이 좋습니다. 부식 방지를 위해 도장이나 아연도금이 필수입니다.
• 스테인리스강 (SUS304 / 316L)
  • 녹이 슬지 않아 식품 공장, 반도체 라인, 해안가 설비에 쓰입니다. 별도 도장 없이 사용하며 단가는 탄소강보다 훨씬 높습니다.



3. 형강류 요약 비교표

구분	H형강	I형강	ㄷ형강(찬넬)	L형강(앵글)
형상	H	I (경사 있음)	ㄷ	L
주요 강점	하중 지지력 최강	상하 하중 효율성	시공 편의성 우수	경량 및 보강 용이
핵심 용도	대형 건축물 뼈대	호이스트 레일	기계 외곽 프레임	보조 지지대, 선반
SUS 재질	주문 제작 위주	드묾	흔함 (앵글과 세트)	매우 흔함
