밀링 머신

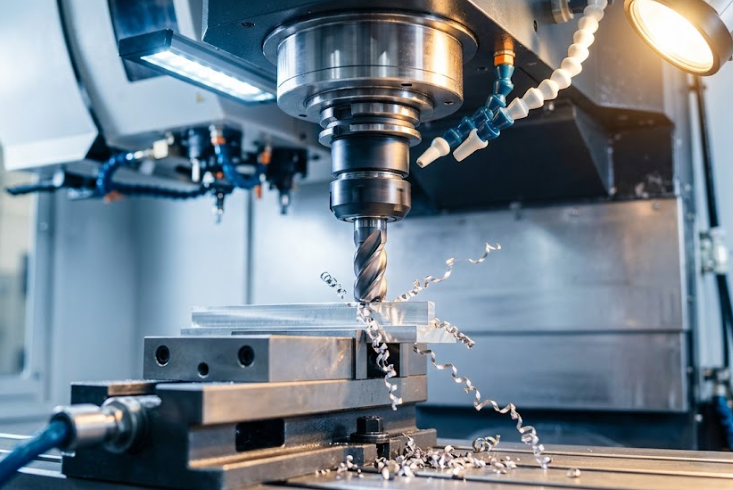

밀링머신(Milling Machine)은 회전하는 절삭 공구(밀링 커터)를 사용하여 공작물(가공할 물건)의 표면을 깎아내거나, 홈을 파고, 구멍을 뚫는 등 다양한 형태로 가공하는 기계입니다. 선반과 함께 기계 가공의 양대 산맥으로 불리며, 평면 가공부터 복잡한 입체 형상까지 가공 범위가 매우 넓은 것이 특징입니다.

쉽게 설명하면, '공구는 빠르게 돌고, 가공물은 천천히 움직이면서 깎는 기계'입니다.



밀링머신의 특징

1. 다인 공구(Multi-point Tool): 선반이 날이 하나인 공구(바이트)를 쓰는 것과 달리, 밀링은 날이 여러 개 달린 회전 공구(밀링 커터)를 사용합니다. 여러 날이 순차적으로 절삭하기 때문에 효율이 높고 가공면이 매끄럽습니다.
2. 공구 회전 + 공작물 이송: 기본적으로 주축(Spindle)에 장착된 공구는 고속 회전하고, 테이블 위에 고정된 공작물은 전후(X), 좌우(Y), 상하(Z) 방향으로 이동하며 절삭 부위로 접근합니다.
3. 광범위한 가공: 평면 가공, 홈 가공, 계단 가공, 곡면 가공, 기어 가공, 드릴링, 보링 등 회전체를 제외한 거의 모든 형상의 가공이 가능합니다.





---

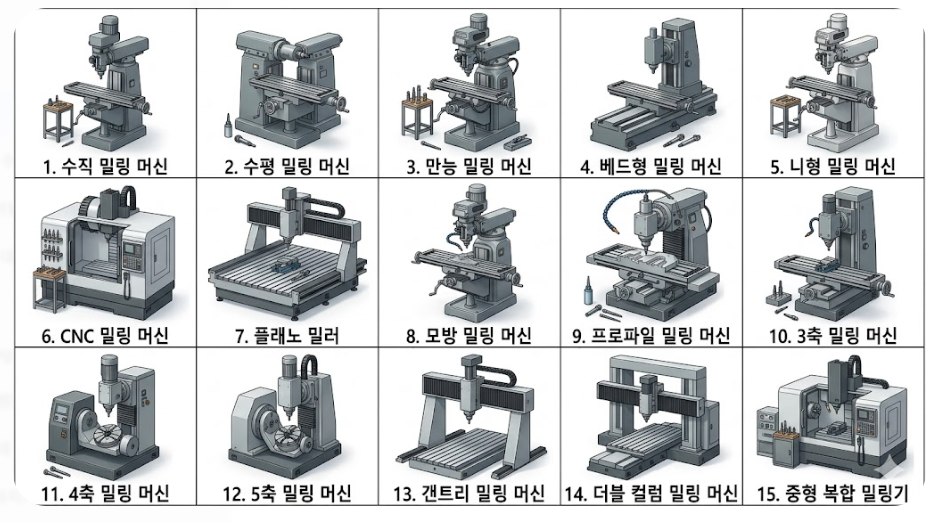

밀링머신의 종류



1. 수직 밀링 머신 (Vertical Milling Machine)

• 설명: 주축(Spindle)이 지면과 수직으로 배치된 가장 일반적인 밀링기입니다.
• 사용범위: 평면 가공, 홈 가공, 구멍 뚫기(드릴링) 등 광범위한 작업.
• 사용방법: 회전하는 엔드밀이나 커터를 가공물에 접근시켜 수직/수평 이송하며 절삭합니다.
• 현장 포인트: 주축의 직각도가 생명입니다. 주축이 베드와 미세하게 어긋나면 평면 가공 시 계단 현상이 발생합니다.
• 알아야 할 것: 엔드밀의 직경과 날 수에 따른 적정 회전수(RPM) 계산 능력이 필수입니다.

2. 수평 밀링 머신 (Horizontal Milling Machine)

• 설명: 주축이 수평으로 배치되어 있으며, 주로 아버(Arbor)에 커터를 장착해 사용합니다.
• 사용범위: 넓은 평면, 긴 홈, 기어 가공 등.
• 사용방법: 가공물을 테이블에 고정하고 수평으로 회전하는 커터 아래로 이송시킵니다.
• 현장 포인트: 아버의 떨림을 잡는 것이 중요합니다. 지지대(Overarm)를 확실히 고정해야 면 조도가 잘 나옵니다.
• 알아야 할 것: 업 컷(Up Cut)과 다운 컷(Down Cut)의 차이를 이해하고 소재에 맞는 절삭 방향을 선택해야 합니다.

3. 만능 밀링 머신 (Universal Milling Machine)

• 설명: 수평 밀링기에 테이블의 회전 기능을 추가하여 복합적인 각도 가공이 가능합니다.
• 사용범위: 헬리컬 기어, 드릴의 비틀림 홈 가공 등 복잡한 각도 작업.
• 사용방법: 테이블을 원하는 각도로 선회시킨 후 이송하여 가공합니다.
• 현장 포인트: 테이블의 분할대(Dividing Head) 세팅 정밀도가 작업의 성패를 가릅니다.
• 알아야 할 것: 기어 잇수 계산 및 분할판 사용법을 숙달해야 합니다.

4. 베드형 밀링 머신 (Bed Type Milling Machine)

• 설명: 테이블이 상하로 움직이지 않고 베드 위에 직접 놓여 있어 강성이 매우 높습니다.
• 사용범위: 대형 중량물 가공, 중절삭 작업.
• 사용방법: 주축 헤드가 상하로 움직이며 절삭 깊이를 조절합니다.
• 현장 포인트: 중량물을 올렸을 때 베드의 수평도가 유지되는지 주기적으로 체크해야 합니다.
• 알아야 할 것: 니(Knee)형보다 상하 이송 거리가 제한적일 수 있음을 인지해야 합니다.

5. 니형 밀링 머신 (Knee Type Milling Machine)

• 설명: '니(Knee)'라고 불리는 부분이 컬럼을 따라 상하로 이동하는 전통적인 구조입니다.
• 사용범위: 중소형 부품의 일반적인 가공.
• 사용방법: 니를 조절하여 가공물의 높낮이를 맞추고 테이블을 이송합니다.
• 현장 포인트: 오래된 장비는 니의 슬라이드 면 마모로 인해 상하 이송 시 미세한 흔들림이 생길 수 있습니다.
• 알아야 할 것: 상하 이송 시 핸들의 눈금 값을 정확히 읽는 습관이 중요합니다.

6. CNC 밀링 머신

• 설명: 컴퓨터 제어를 통해 자동 가공을 수행하는 현대 공장의 주력 장비입니다.
• 사용범위: 정밀 양산 부품, 복잡한 3D 형상 가공.
• 사용방법: CAD/CAM으로 작성된 프로그램을 입력하여 자동 운전합니다.
• 현장 포인트: 원점 세팅(G54 등)과 공구 길이 보정 값이 실제와 일치하는지 반드시 검증하십시오.
• 알아야 할 것: 비상 정지 버튼의 위치와 장비 충돌 시 대응 매뉴얼을 숙지해야 합니다.

7. 플래노 밀러 (Planer Milling Machine)

• 설명: 대형 공작 기계의 베드 등 거대한 평면을 가공하는 문형(Gate type) 기계입니다.
• 사용범위: 초대형 구조물, 대형 프레스 금형 베이스.
• 사용방법: 거대한 테이블이 왕복 운동을 하고, 크로스 레일의 헤드가 절삭합니다.
• 현장 포인트: 워낙 거대하므로 공작물 셋업 시 수평 맞추기에 가장 많은 시간을 할애해야 합니다.
• 알아야 할 것: 기계의 관성이 크므로 급정지나 급가속 시 안전에 유의해야 합니다.

8. 모방 밀링 머신 (Die Sinking Machine)

• 설명: 마스터 모델의 형상을 따라가며 똑같은 모양을 깎아내는 기계입니다.
• 사용범위: 금형 제작, 복잡한 곡면 복제.
• 사용방법: 트레이서(감지기)가 모델을 훑으면 공구가 연동되어 움직입니다.
• 현장 포인트: 트레이서의 민감도 조절이 중요합니다. 너무 둔하면 형상이 뭉개집니다.
• 알아야 할 것: 최근에는 CNC 가공이 이를 대체하고 있지만, 원리를 이해하는 것은 곡면 가공에 큰 도움이 됩니다.

9. 프로파일 밀링 머신 (Profile Milling Machine)

• 설명: 2차원적인 외곽선(프로파일)을 따라 가공하는 데 특화된 장비입니다.
• 사용범위: 캠, 템플릿, 복잡한 판재 형상 가공.
• 사용방법: 도면이나 본을 따라 공구를 이송하며 외형을 절삭합니다.
• 현장 포인트: 공구 이송 경로의 연속성이 가공면의 품질을 결정합니다.
• 알아야 할 것: 공구 반경 보정(R 보정)에 대한 개념을 명확히 해야 합니다.

10. 3축 밀링 머신

• 설명: X, Y, Z 세 방향의 직선 운동 축을 가진 표준적인 CNC 밀링입니다.
• 사용범위: 일반적인 부품 가공의 80% 이상.
• 사용방법: 세 축을 동시 제어하여 형상을 만듭니다.
• 현장 포인트: 공구 경로(Tool Path) 최적화로 가공 시간을 단축하는 것이 수익성으로 직결됩니다.
• 알아야 할 것: 각 축의 이송 한계(Soft Limit)를 파악해 충돌을 방지해야 합니다.

11. 4축 밀링 머신

• 설명: 3축에 회전축(보통 A축) 하나가 더 추가된 형태입니다.
• 사용범위: 원통형 가공물의 측면 가공, 다면 가공.
• 사용방법: 인덱스 헤드나 로터리 테이블을 이용해 공작물을 회전시키며 가공합니다.
• 현장 포인트: 회전축의 중심(Center)과 공구의 중심을 맞추는 것이 핵심입니다.
• 알아야 할 것: 회전 이송 시 발생하는 간섭 구간을 미리 체크해야 합니다.

12. 5축 밀링 머신

• 설명: 직선 3축과 회전 2축을 동시에 제어하는 고성능 장비입니다.
• 사용범위: 임펠러, 항공기 부품, 복잡한 의료용 임플란트.
• 사용방법: 공구와 공작물의 각도를 실시간으로 변화시키며 가공합니다.
• 현장 포인트: 시뮬레이션은 선택이 아닌 필수입니다. 축이 많아 충돌 위험이 매우 높습니다.
• 알아야 할 것: 고가의 장비이므로 충돌 시 수리비와 가동 중단 손실이 막대함을 명심해야 합니다.

13. 갠트리 밀링 머신 (Gantry Milling Machine)

• 설명: 문 모양의 프레임(Gantry) 자체가 이동하며 가공하는 대형 장비입니다.
• 사용범위: 풍력 발전 부품, 대형 항공기 동체 프레임.
• 사용방법: 고정된 대형 베드 위를 갠트리 구조물이 지나가며 절삭합니다.
• 현장 포인트: 두 개의 기둥이 동기화되어 움직이므로 좌우 동기화 오차를 상시 모니터링해야 합니다.
• 알아야 할 것: 작업 범위가 매우 넓어 안전 펜스 및 센서 작동 확인이 필수입니다.

14. 더블 컬럼 밀링 머신

• 설명: 두 개의 튼튼한 기둥(Column)이 주축 헤드를 지지하는 구조입니다.
• 사용범위: 정밀 대형 금형, 고강성 가공이 필요한 대형 부품.
• 사용방법: 플래노 밀러와 유사하나 CNC 정밀 제어에 더 특화되어 있습니다.
• 현장 포인트: 주축 헤드가 내려왔을 때의 처짐(Drooping) 보정 기능이 잘 작동하는지 확인하세요.
• 알아야 할 것: 강성이 높은 만큼 진동은 적으나, 공구 파손 시 충격이 장비에 크게 전달됩니다.

15. 중형 복합 밀링기

• 설명: 선반의 터닝과 밀링 기능을 한 대의 중형 장비에 통합한 형태입니다.
• 사용범위: 고부가가치 복합 부품의 원스톱(One-stop) 가공.
• 사용방법: 공작물 회전과 공구 회전을 동시에 사용하여 복잡한 공정을 한 번에 끝냅니다.
• 현장 포인트: 공정 전환 시의 정밀도 유지가 핵심입니다.
• 알아야 할 것: 프로그래밍 난이도가 높으므로 숙련된 운영자가 필요합니다.

---

▶ 상세 비교

번호	머신 종류	주요 특징	가공 정밀도	주 사용 범위
1	수직 밀링	주축이 수직, 엔드밀 가공 특화	보통~높음	일반 부품 평면 및 홈 가공
2	수평 밀링	주축이 수평, 아버 커터 사용	보통	넓은 평면 및 기어 가공
3	만능 밀링	테이블 선회 가능, 각도 가공	보통~높음	헬리컬 기어 등 복합 각도 가공
4	베드형 밀링	고강성 구조, 상하 이송 제한	보통	대형 중량물 중절삭 가공
5	니형 밀링	테이블 상하 이동, 범용성 우수	보통	중소형 일반 부품 가공
6	CNC 밀링	컴퓨터 수치 제어, 자동화	높음	정밀 양산 부품 및 금형 가공
7	플래노 밀러	대형 문형 구조, 초대형 가공	보통	대형 기계 베드 및 구조물
8	모방 밀링	모델 형상 복제 가공	보통	수동 금형 복제 및 곡면 가공
9	프로파일 밀링	외곽선(윤곽) 추적 가공	보통	템플릿 및 캠 형상 가공
10	3축 밀링	X, Y, Z 직선 3방향 제어	높음	일반적인 CNC 가공 전반
11	4축 밀링	3축 + 1회전축(보통 A축)	높음	원통형 측면 및 다면 가공
12	5축 밀링	직선 3축 + 회전 2축 동시제어	최고	임펠러 등 복잡한 곡면 가공
13	갠트리 밀링	프레임 자체가 이동하는 대형기	보통~높음	항공기 동체 및 대형 프레임
14	더블 컬럼	두 기둥이 주축 지지, 고강성	높음	정밀 대형 금형 및 프레스 부품
15	중형 복합 밀링	선반+밀링 공정 통합형	최고	고부가가치 복합 부품 원스톱 가공

---

▶ 선반과의 차이점

구분	밀링머신 (Milling Machine)	선반 (Lathe)
주요 동작	공구 회전, 공작물 이동	공작물 회전, 공구 이동
가공물 형태	육면체, 각진 물건, 복잡한 입체	회전체, 원통형, 원뿔형
주요 가공	평면, 홈, 계단, 곡면	외경, 내경, 나사, 홈, 테이퍼
핵심 공구	밀링 커터 (엔드밀, 페이스밀 등)	바이트 (날이 하나)
