반도체 유틸리티 및 이송 장비



1. 반도체 유틸리티 및 이송 장비 (Automation & Infra)란?

반도체 팹(FAB) 내부에는 수천 대의 초고가 제조 장비들이 빽빽하게 들어차 있습니다. 이 장비들 사이로 머리카락 먼지 하나 없는 상태로 웨이퍼를 실시간으로 나르고, 장비 내부의 유독가스를 정화하며, 수백 도의 열을 식혀주는 배후 시스템이 없다면 반도체 생산은 단 1초도 불가능합니다.

반도체 유틸리티 및 이송 시스템은 라인 전체의 물류를 사람의 손을 거치지 않고 100% 자동화하여 수율을 극대화하는 이송 장비와, 장비가 최적의 환경에서 구동될 수 있도록 가스·진공·온도를 제어하는 필수 인프라 장비를 의미합니다. 스마트 팩토리의 정점이자 반도체 공장의 생존을 책임지는 핵심 기계들입니다.

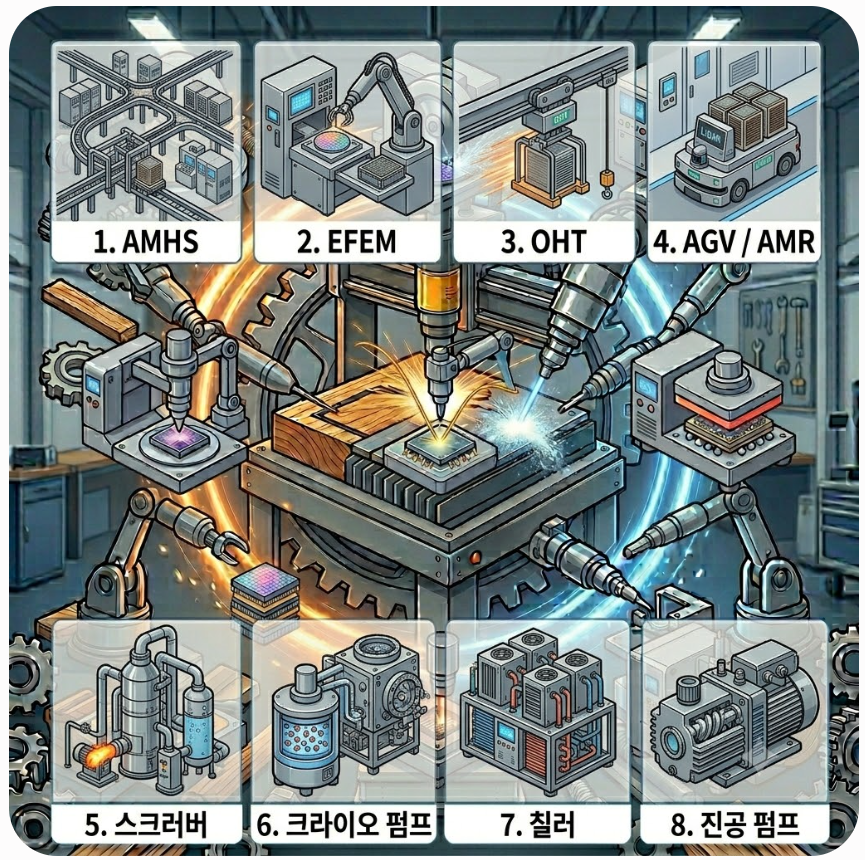

2. 반도체 유틸리티 및 이송 장비 상세 설명

🤖 [1부] 자동화 및 이송 시스템 (Automation & Material Handling)

사람이 들어갈 수 없는 초청정 클린룸 내부에서 웨이퍼가 담긴 통(FOUP)을 장비와 장비 사이로 완벽하게 무인 이송하는 자동화 기계들입니다.

① AMHS (Automated Material Handling System)

• 설명: 클린룸 전체의 웨이퍼 물류를 실시간으로 제어하고 통합 관리하는 대규모 '자동 물류 통제 시스템'입니다. (하드웨어와 소프트웨어가 결합된 거대한 자동화 인프라 전체를 뜻하기도 합니다.)
• 사용범위: 반도체 FAB 내부 전체, 천장 트랙, 보관소(Stocker)를 아우르는 통합 물류 공정.
• 사용방법: 중앙 통제 컴퓨터가 각 제조 장비의 공정 완료 신호를 받으면, 가장 가까운 이송 로봇에 명령을 내려 웨이퍼 통(FOUP)을 다음 공정 단계로 최적의 경로를 찾아 배달하게 합니다.
• 현장 포인트: 수백 대의 이동 장비가 복잡한 천장 트랙에서 서로 충돌하지 않고, 병목 현상(Traffic) 없이 물류 회전율을 극대화하는 제어 알고리즘 세팅이 핵심입니다.
• 알아야 할 것: 공장의 생산 효율성(TAT, Turn Around Time)을 결정짓는 팹의 중추신경망입니다.

② EFEM (Equipment Front End Module)

• 설명: 제조 장비 바로 앞단에 부착되어, 대기 상태의 외부 환경과 장비 내부의 초진공/청정 환경을 연결해 주며 웨이퍼를 한 장씩 장비 안으로 넣어주는 '대기압 이송 모듈'입니다.
• 사용범위: 노광, 식각, 증착 등 대다수의 반도체 전/후공정 메인 장비의 전면부.
• 사용방법: 웨이퍼 통(FOUP)이 도착해 도어가 열리면, EFEM 내부의 고속 대기압 로봇(Atmospheric Robot)이 웨이퍼를 한 장씩 꺼내 장비 내부의 로드락 챔버로 정밀하게 이송합니다.
• 현장 포인트: FOUP이 열리는 순간 외부에 있던 미세 먼지가 장비 안으로 들어가지 않도록 내부를 항상 초청정 층류(Laminar Flow) 공기로 청정하게 유지하고 압력을 제어하는 것이 관건입니다.
• 알아야 할 것: 메인 장비와 자동 이송 시스템(OHT)을 연결하는 수문장 역할을 하는 필수 모듈입니다.

③ OHT (Overhead Hoist Transport)

• 설명: 클린룸 천장에 설치된 레일을 따라 시속 수십 킬로미터로 고속 주행하며 웨이퍼 통(FOUP)을 들어 올려 장비 간에 직접 나르는 '천장 주행식 무인 이송 장비'입니다.
• 사용범위: 300mm 웨이퍼를 사용하는 현대식 대형 반도체 공장 내부 전체.
• 사용방법: 레일을 타고 이동하다가 목표 장비 위에 멈춘 뒤, 내부의 와이어 호이스트를 아래로 내려 포브(FOUP)를 잡고 윈치로 감아올려 다음 장비의 로드포트(EFEM)에 내려놓습니다.
• 현장 포인트: 급가속이나 급정거, 혹은 곡선 구간을 돌 때 발생하는 미세한 진동(Vibration)이 웨이퍼에 전달되면 패턴이 손상될 수 있습니다. 초저진동 고속 주행 기술이 장비 성능의 척도입니다.
• 알아야 할 것: 현대 반도체 공장 천장에 수백 대씩 돌아다니며 끊임없이 움직이는 가장 대표적인 이송 기계입니다.

④ AGV / AMR (무인 운반차 / 자율 이동 로봇)

• 설명: 천장이 아닌 클린룸 바닥을 돌아다니며 무거운 부품, 케미컬 통, 또는 부수적인 마스크(Mask) 통을 나르는 바닥형 자율주행 로봇 장비입니다.
• 사용범위: 물류창고, 팹 내부 하부층(Sub-FAB), 부품 이송 및 유지보수 구역.
• 사용방법: AGV는 바닥의 마그네틱 선을 따라 지정된 경로로 움직이고, AMR은 라이다(LiDAR)와 카메라 센서로 주변 지형을 스스로 파악해 장애물을 피해 가며 목적지까지 자율 주행합니다.
• 현장 포인트: 사람이 지나다니는 동선과 겹치는 경우가 많아 돌발 상황 시 급정거하는 안전 센서 신뢰성이 매우 중요합니다. 바닥 타일의 미세한 단차로 인한 진동을 흡수하는 서스펜션 관리가 중요합니다.
• 알아야 할 것: 최근 유연한 공정 배치를 위해 유도선이 필요 없는 AMR 장비의 도입 비율이 기하급수적으로 늘고 있습니다.

📊 [자동화 및 이송 시스템 장비 4가지 비교표]

장비명	주 이송 경로	이송 대상	핵심 기술 포인트	비고
AMHS	공장 전체 통합	물류 데이터 및 FOUP	통합 물류 스케줄링 소프웨어	팹 전체의 스마트 물류 통제 뇌
EFEM	장비 바로 전면부	개별 웨이퍼 (낱장)	팬필터 유닛(FFU) 초청정 기류 제어	외부 대기압과 내부 진공의 연결 인터페이스
OHT	클린룸 천장 레일	웨이퍼 통 (FOUP)	초고속 주행 시 미세 진동 제어 기술	현대 팹에서 가장 핵심적인 물류 하드웨어
AGV / AMR	클린룸 바닥면	중량 부품, 케미컬, 마스크	라이다/센서 기반 자율주행 및 안전 제어	유연성이 높은 차세대 바닥 이송 로봇

💨 [2부] 가스 및 진공 인프라 (Gas & Vacuum Infrastructure)

반도체 장비가 초미세 공정을 수행할 수 있도록 우주 공간 같은 진공 상태를 만들어주고, 위험한 독성 가스를 안전하게 정화하며 온도를 일정하게 유지하는 인프라 장비들입니다.

① 스크러버 (Scrubber)

• 설명: 증착이나 식각 공정 후 메인 챔버에서 배출되는 인체에 치명적인 유독 가스 및 온실가스를 열, 화학 반응, 물을 이용해 안전하게 정화한 뒤 배출하는 '친환경 가스 정화 장비'입니다.
• 사용범위: 유독 가스 및 특수 가스를 사용하는 모든 공정 장비의 하부 배기 라인(Sub-FAB).
• 사용방법: 장비 유출 가스를 고온의 버너로 태우거나(Burn), 물을 분사해 흡수시키고(Wet), 흡착제를 통과시켜 정화된 청정 공기만 공장 밖 굴뚝으로 보냅니다.
• 현장 포인트: 가스가 통과하는 배관 내부에 파우더(부산물)가 쌓여 막히는 백프레셔(Back Pressure) 현상을 방지해야 합니다. 배관 가열 및 주기적인 파우더 청소가 필수적입니다.
• 알아야 할 것: 최근 ESG 경영과 환경 규제가 강화되면서 반도체 공장의 필수 친환경 장비로 중요성이 날로 커지고 있습니다.

② 초고진공 크라이오 펌프 (Cryopump)

• 설명: 극저온 기술을 이용해 챔버 내부의 기체 분자들을 벽면에 얼려 붙여서(응축), 일반 펌프로는 도달할 수 없는 '우주 공간 수준의 초고진공' 상태를 만드는 고성능 포획식 진공 펌프입니다.
• 사용범위: 극도로 깨끗한 진공 환경이 필요한 이온 주입(Ion Implantation) 공정 및 스퍼터링 증착 장비.
• 사용방법: 헬륨 컴프레서를 이용해 펌프 내부 배플의 온도를 10K(영하 $263^{\circ}\text{C}$ 부근) 이하로 낮춰, 유입된 가스 분자들을 순간적으로 얼려 붙여 진공을 잡습니다.
• 현장 포인트: 일정량 이상의 가스가 얼어붙으면 펌프 성능이 떨어지므로, 펌프 내부를 다시 데워 포획한 가스를 밖으로 빼내는 재생(Regeneration) 주기를 효율적으로 관리해야 공정 가동률이 올라갑니다.
• 알아야 할 것: 기체를 밖으로 밀어내는 방식이 아니라 내부에 얼려서 가두는 독특한 고부가가치 펌프입니다.

③ 칠러 (Chiller)

• 설명: 플라즈마 공정 등에서 발생하는 강력한 고열을 식히거나, 정밀한 화학 반응을 위해 장비 내부(Chamber, ESC 등)의 온도를 항상 일정한 범위 내로 정밀하게 제어해 주는 '고정밀 온도 조절 장비'입니다.
• 사용범위: 대량의 열이 발생하는 식각(Etch) 공정 및 고온 증착 공정 장비 전반.
• 사용방법: 냉매 또는 냉각수(Coolant)를 칠러 내부에서 압축·액화시켜 원하는 온도로 맞춘 뒤, 메인 장비의 내부 배관으로 순환시켜 열을 흡수하고 회수합니다.
• 현장 포인트: 설정 온도에서 오차가 $0.1^{\circ}\text{C}$ 이상 벗어나면 웨이퍼 가공 반응 속도가 달라져 불량이 납니다. 초정밀 온도 추종성이 장비의 생명입니다.
• 알아야 할 것: 공정 장비의 안정성을 유지해 수율을 떠받치는 가장 든든한 조력자 장비입니다.

④ 진공 펌프 (Dry Vacuum Pump)

• 설명: 챔버 내부에 가득 찬 공기와 가스를 외부로 물리적으로 빨아들여 공정이 가능한 깨끗한 진공 상태 환경의 기초를 만들어주는 기본 베이스 '드라이 진공 펌프'입니다.
• 사용범위: 진공 환경을 요구하는 모든 반도체 전공정 및 후공정 장비의 1차 진공 라인.
• 사용방법: 오일을 사용하지 않는 내부 정밀 로터(Rotor)를 고속으로 맞물려 회정시켜 가스 분자들을 흡입구에서 배출구 쪽으로 강하게 밀어내 대기압 상태로 배출합니다.
• 현장 포인트: 오일을 쓰지 않는 드라이(Dry) 방식이라 반도체 웨이퍼 오염이 없습니다. 다만 가스 배출 시 공정 부산물이 펌프 내부에 고착되어 펌프가 멈추는 불량을 예방하기 위해 내부에 질소($\text{N}_2$) 가스를 지속적으로 퍼지(Purge)해 주어야 합니다.
• 알아야 할 것: 반도체 FAB 지하(Sub-FAB)에 수천 대가 깔려 24시간 내내 웅웅거리며 돌아가는 반도체 공장의 가장 기본적인 기계입니다.

📊 [가스 및 진공 인프라 장비 4가지 비교표]

장비명	핵심 역할	작동 원리	현장 유지보수 포인트	특징
스크러버	폐가스 유독 물질 정화	열 분해(Burn) 및 수성 세정(Wet)	배관 내 고체 부산물(파우더) 막힘 방지	친환경 환경 규제 대응 필수 장비
크라이오 펌프	초고진공($\text{UHV}$) 형성	극저온(10K 이하) 가스 분자 응축 포획	흡착 가스 방출을 위한 재생(Regen) 주기 제어	기체를 얼려서 가두는 비배출식 특수 펌프
칠러	장비 내부 온도 제어	냉매 순환 방식을 통한 열교환	냉매 누설 방지 및 $\pm 0.1^{\circ}\text{C}$ 정밀 온도 추종	공정의 일관성을 유지하는 온도 파수꾼
진공 펌프	대기압에서 1차 진공 형성	오일리스 고속 로터 기계적 배기	내부 질소 퍼지를 통한 로터 고착 예방
